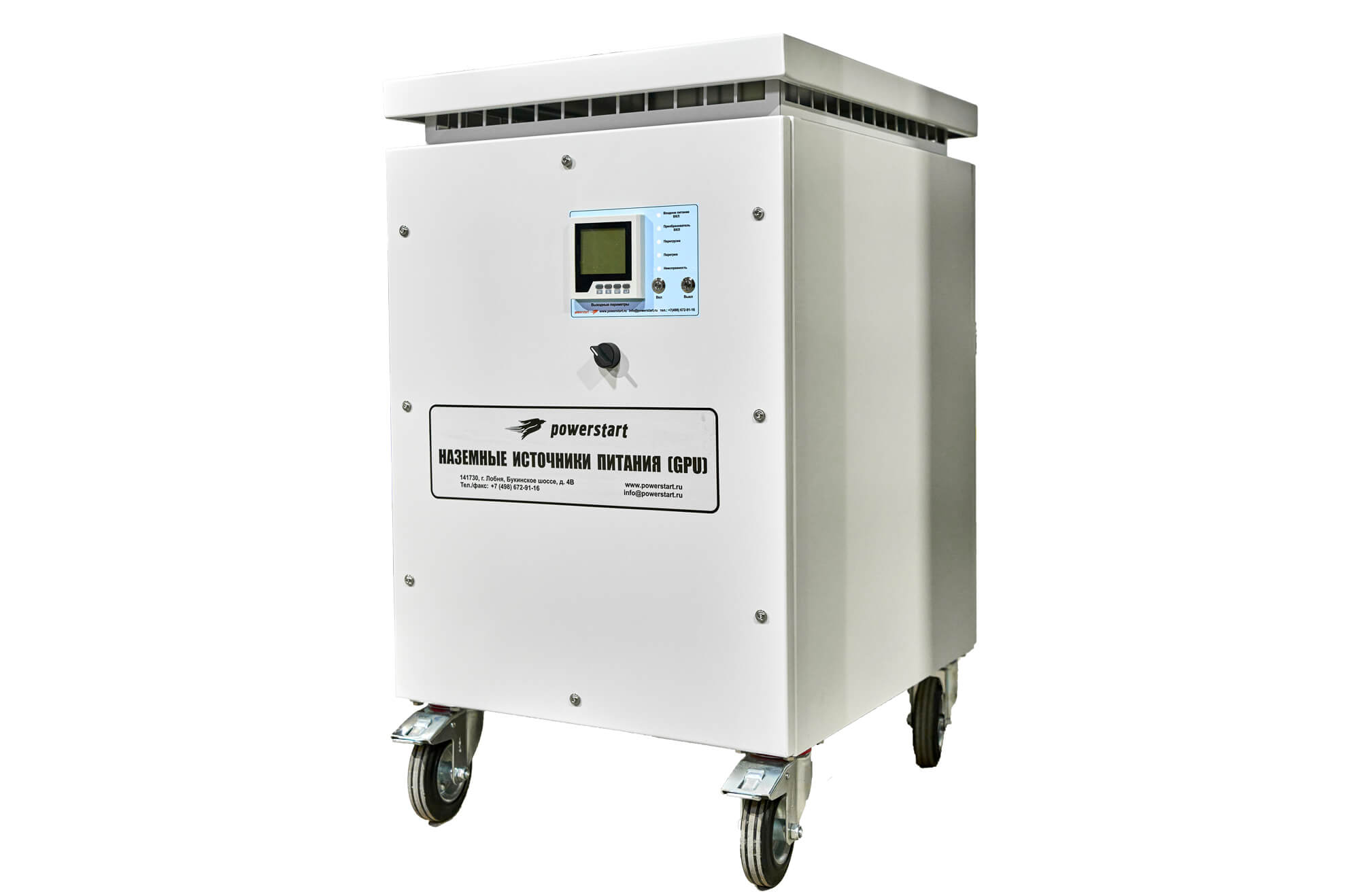

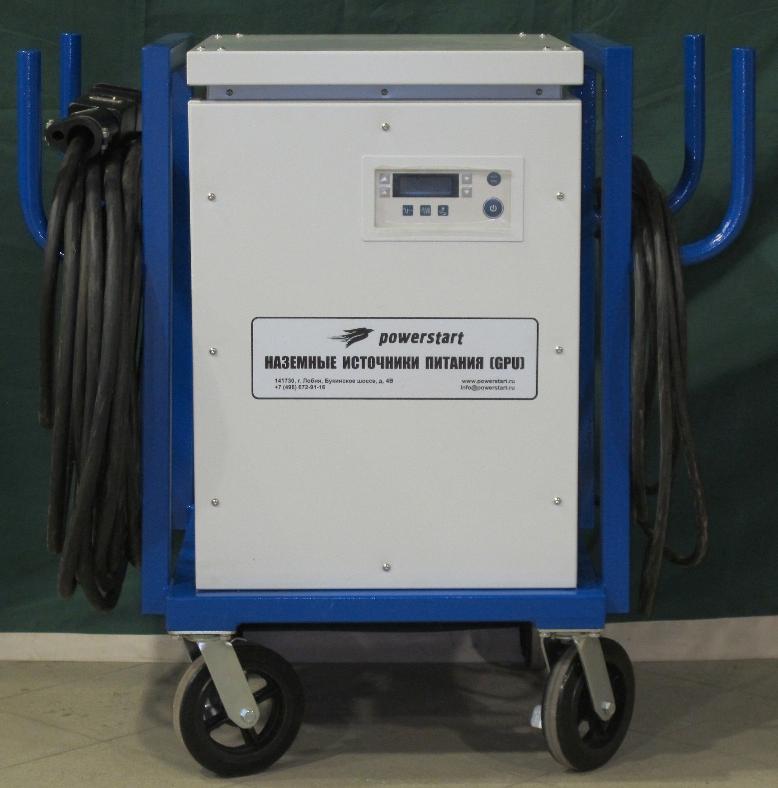

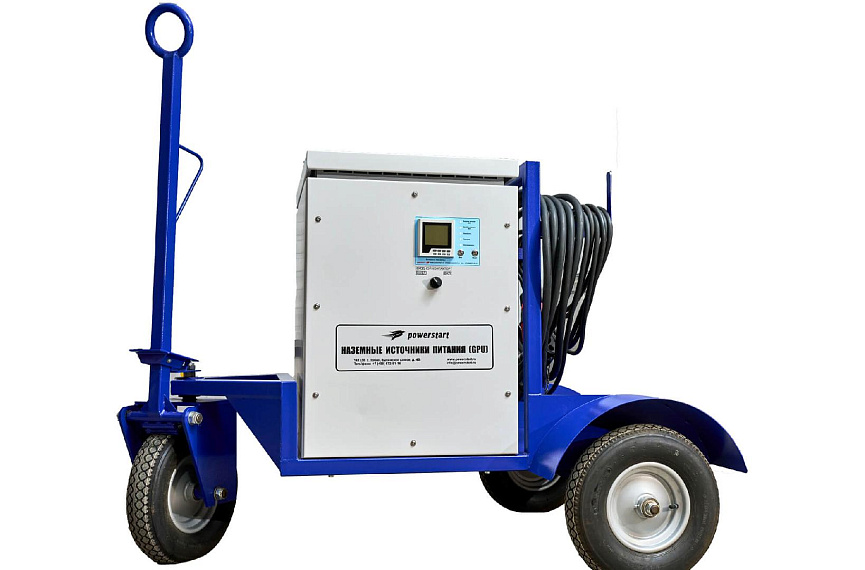

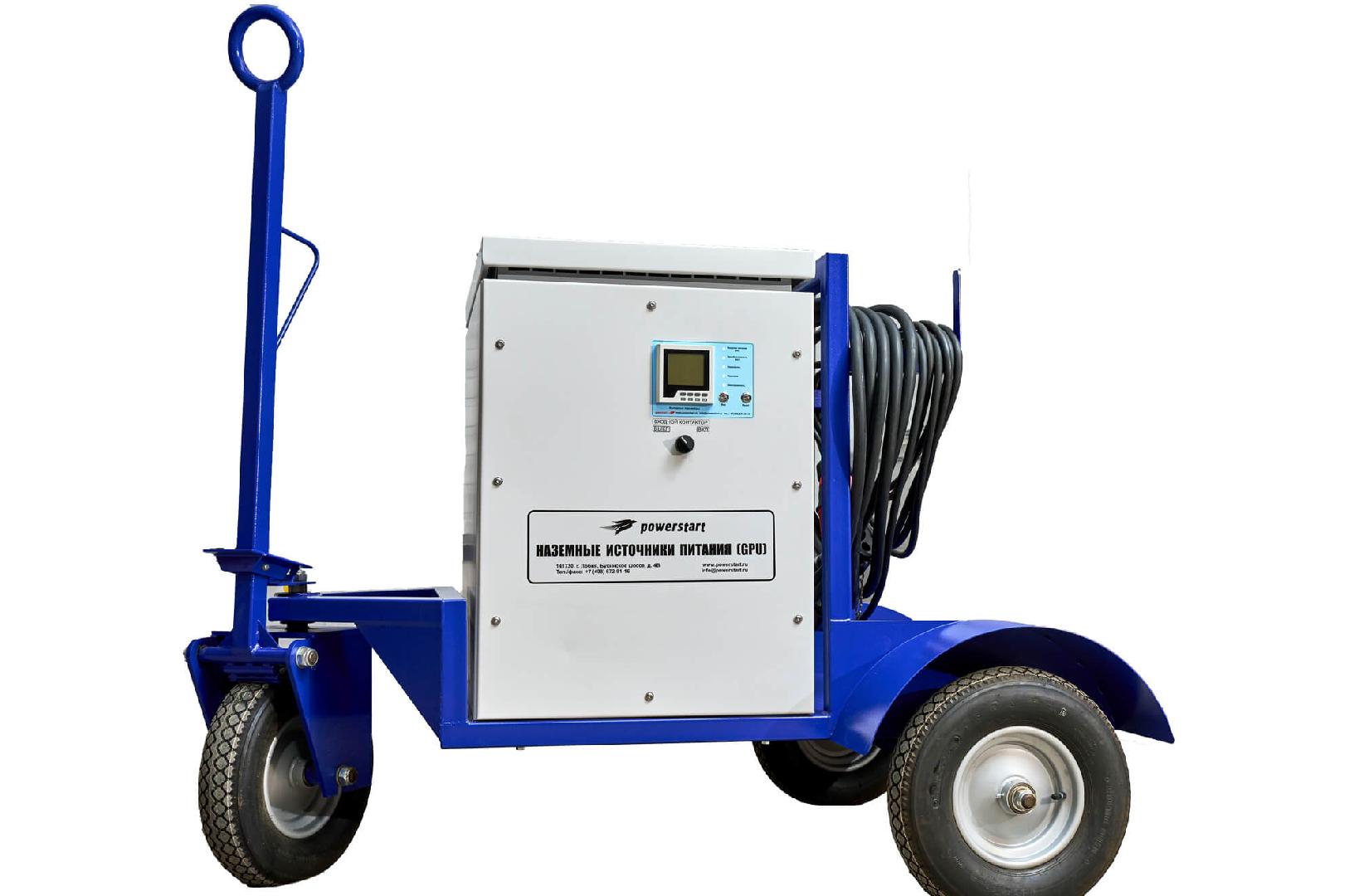

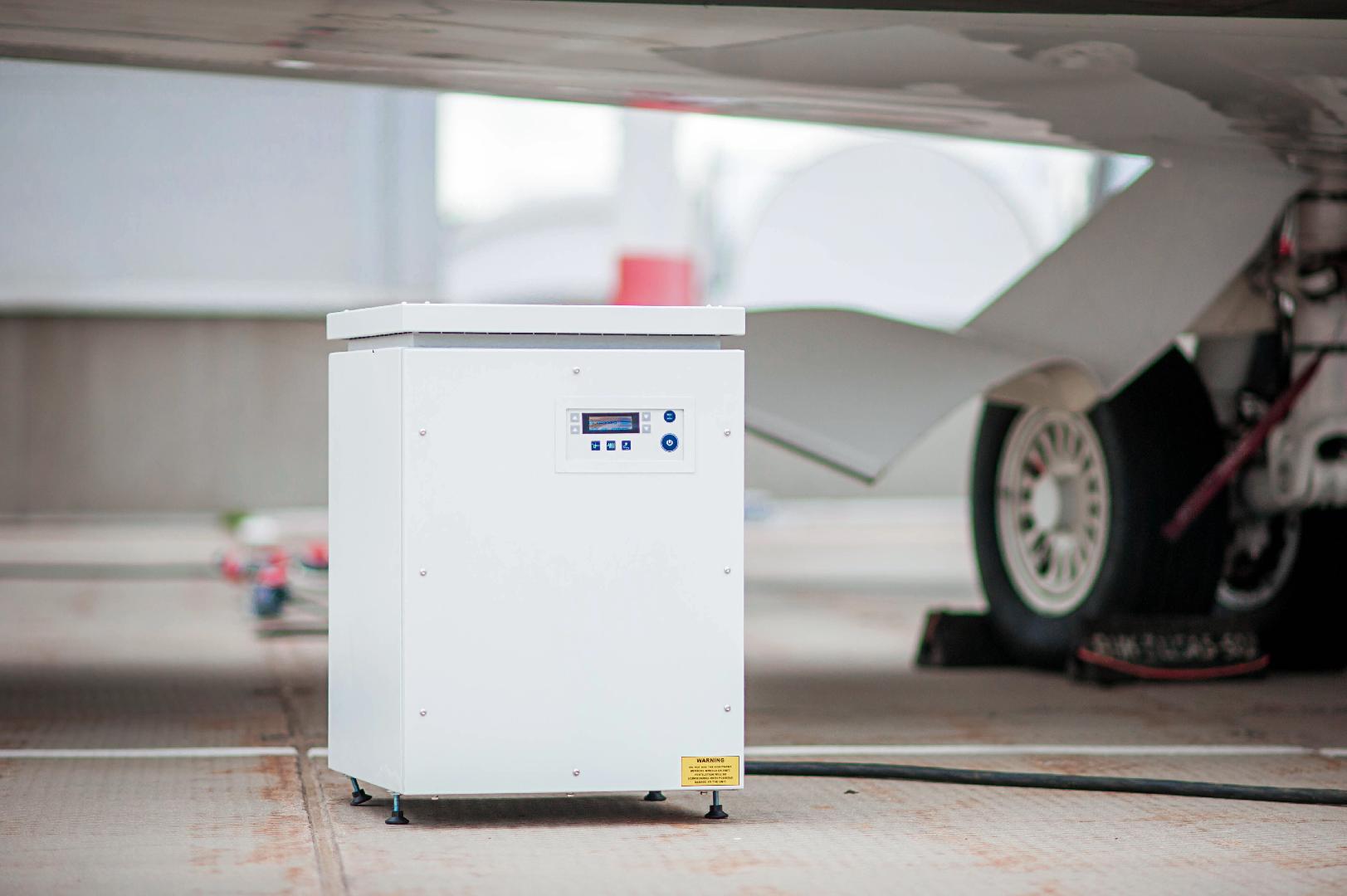

PVR 6100
Статический преобразователь частоты PVR 6100 гарантирует подачу электроэнергии высокого качества, без помех, с максимальной надежностью. Использование высокочастотной широтно-импульсной модуляции (PWM) обеспечивает устойчивую работу и бесшумную эксплуатацию статического преобразователя частоты. Выпрямитель с 4ех квадрантным режимом работы с откорректированным коэффициентом мощности гарантирует более низкие входные токи и пониженную гармонику (THD<5%).
Преимуществами данной технологии являются:
-Снижение размеров и веса оборудования.
-Высокоэффективное оборудование – небольшие тепловые потери.
-Защита от короткого замыкания.
-Быстрая реакция на изменение характера нагрузки Низкий уровень шума при работе.
Схема PVR 6100 включает в себя следующие компоненты:
- Входной EMI фильтр
- Входной автомат защиты
- Входные дроссели
- Выпрямитель (IGBT)
- Дроссели преобразователя
- Преобразователь
- Выходной трансформатор
- Выходной контактор
- Выходной EMI фильтр
Технические характеристики
Параметры
| Электропитание 3 фазы, В | 380 +/-15 % |
| Диапазон частоты входного нап- ряжения сети, Гц. |
50 +/- 6 |
| Максимальный ток потребления - из сети, А |
18 |
| Выходное напряжение от выпрям- ителя, В |
115/200В, 3фазы+N |
| Номинальный ток выпрямителя, - |
26 |
| Максимальная выходная мощнос- ь, кВт |
10 |
| Температура эксплуатации | -20/+40 |
| Класс защиты | IP54 |
| Частота на выходе, Гц | 400 +/- 0.1 % кварцевая стабилизация |
| Коэффициент гармоник менее, %.- |
3 |
| Акустический шум не более, дБ- |
65 |
Комплектация
- Статический преобразователь частоты 400 Гц PVR 6100 - 1 шт.
- Технический паспорт и инструкция по эксплуатации - 1 шт.
