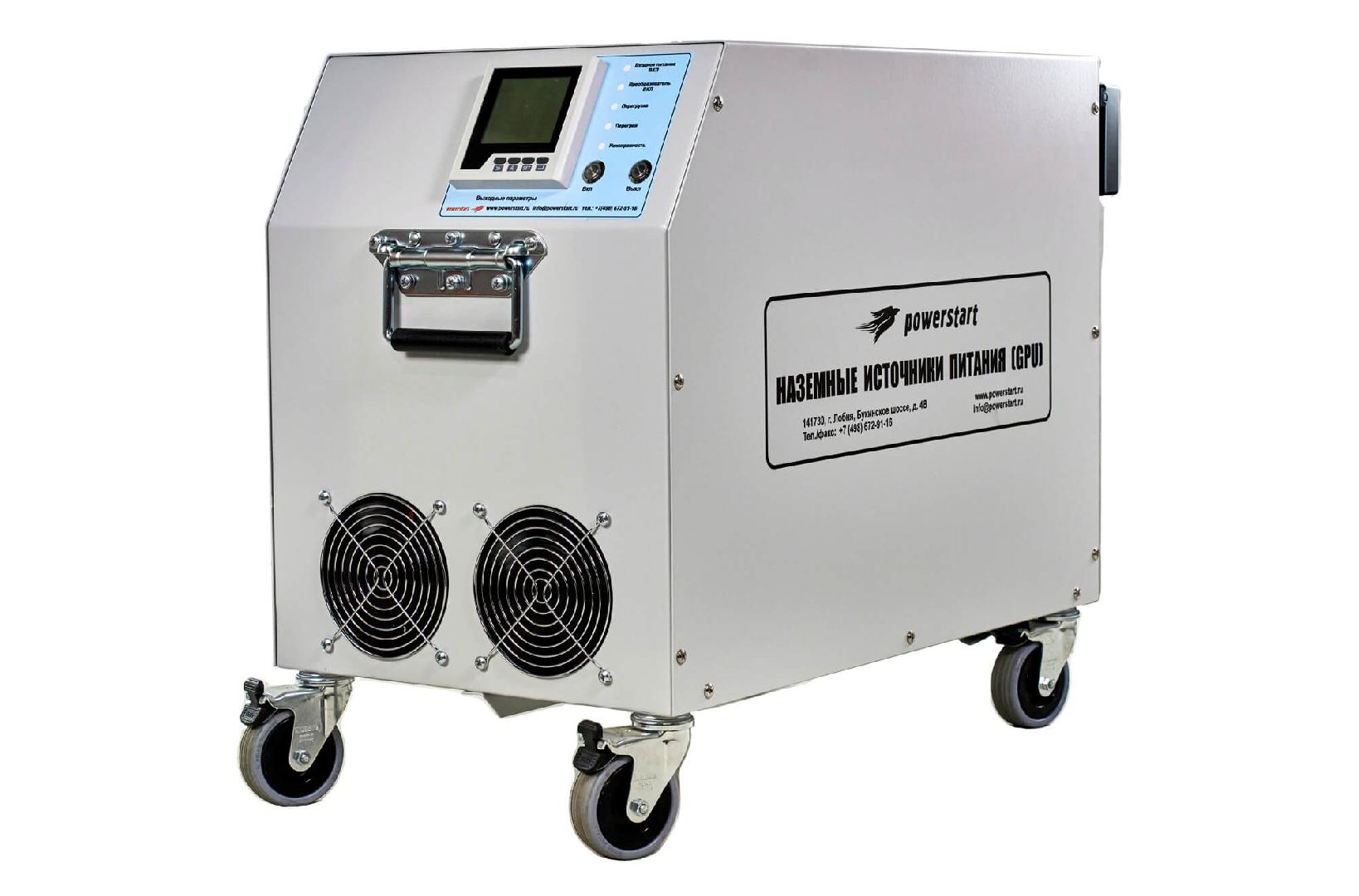

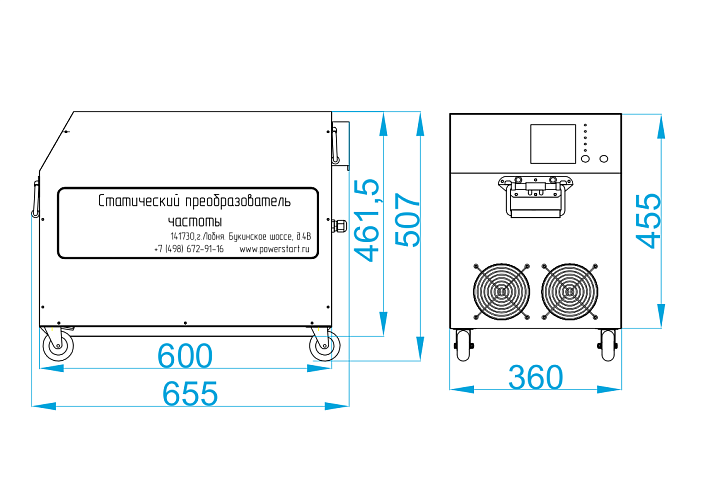

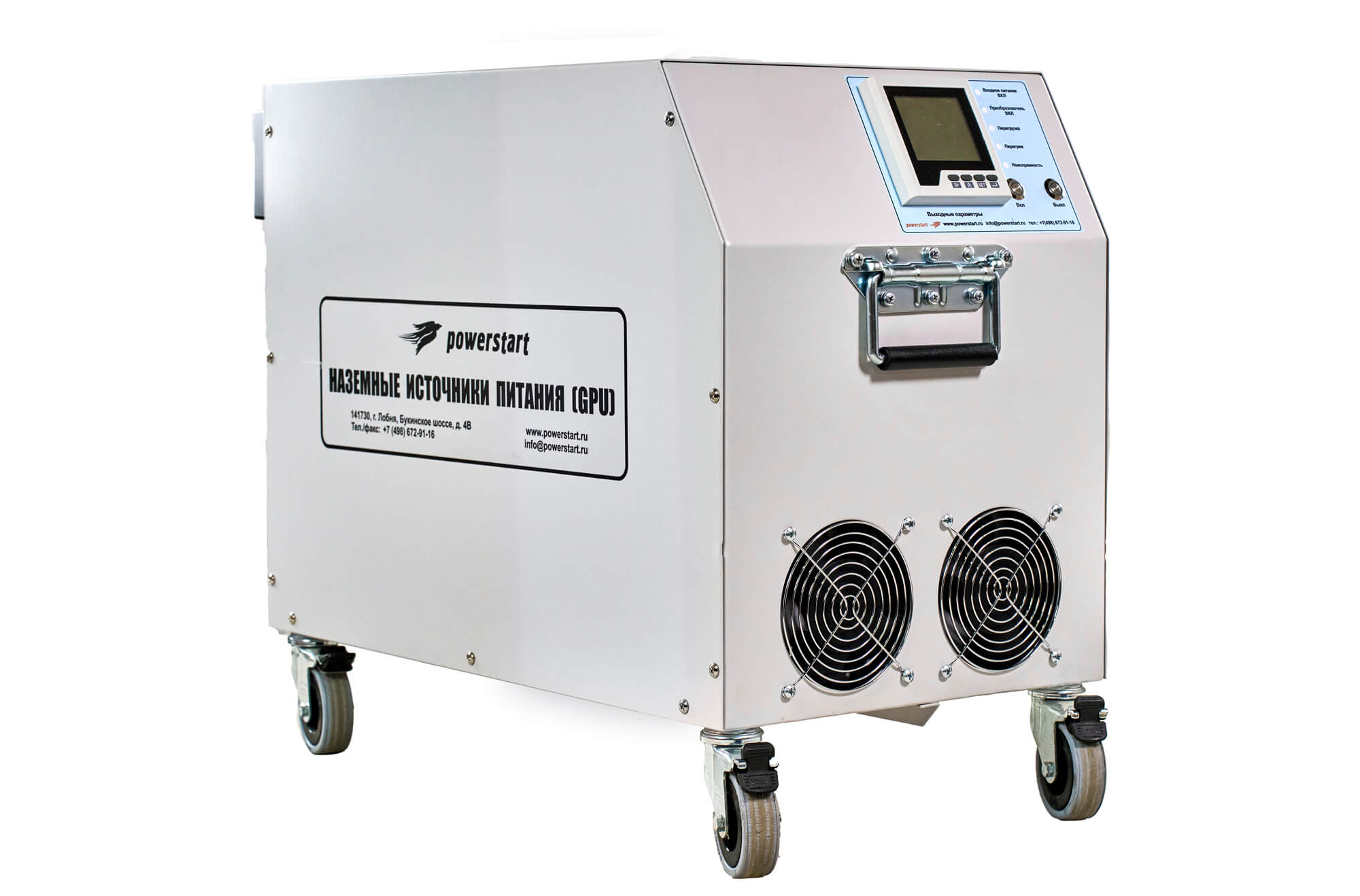

PVR 6060

Статический преобразователь частоты 400 Гц PVR 6060 выполнен на силовых IGBT-модулях с микропроцессорным управлением.

Входное переменное напряжение три фазы (380 В), промышленной частоты 50 Гц, через фильтр электромагнитной совместимости, для исключения влияния работы преобразователя частоты  на другие  электропотребители, подается на выпрямительный модуль. Выпрямленное постоянное напряжение около 300 В приходит на схему преобразователя (импульсного генератора), который формирует широтно-импульсной модуляцией  три фазы переменного напряжения с частотой 400 Гц, приблизительно 270 В. Далее через понижающий трехфазный трансформатор напряжение снижается до 115/200 В и, пройдя сглаживающий индуктивно-емкостной фильтр, попадает на выходной разъем преобразователя частоты. Непосредственно всем процессом управляет микроконтроллер. При этом, постоянно снимаются в нескольких точках (на разных этапах), на каждой фазе, выходные параметры (величина тока, напряжение, частота), которые сравниваются с заданными, и при необходимости вносятся коррективы в работу всей схемы.  Контроллер также отслеживает температурный режим всего преобразователя частоты и при перегреве дает команду на отключение.

Основными отличительными особенностями преобразователя частоты перед аналогичными традиционными установками являются:

- неограниченная продолжительность работы при температуре окружающей среды от -20 °С до + 40 °С;

- обеспечение многопрофильной системы защиты: при превышении нормативов по току (мощности), напряжению и температуре, преобразователь частоты автоматически отключается;

- автоматическое поддержание выходного напряжения в пределах установленного допуска при изменении величины нагрузки;

- допускается несимметричность нагрузки по фазам до 50 % от заявленной;

- простота использования в работе;

- высокая надежность;

- минимальное техническое обслуживание.

Преобразователь частоты обладает наилучшими характеристиками оборудования этого класса.

Предназначен для подачи трехфазного напряжения 115/200 вольт 400 Гц при проведении ремонтно-регламентных работ, предполетных и послеполетных проверок, тренингов, тестирований авиационного оборудования и приборов.
